솔리드웍스 로프트 이용 스프링 모델링
원 스케치 후

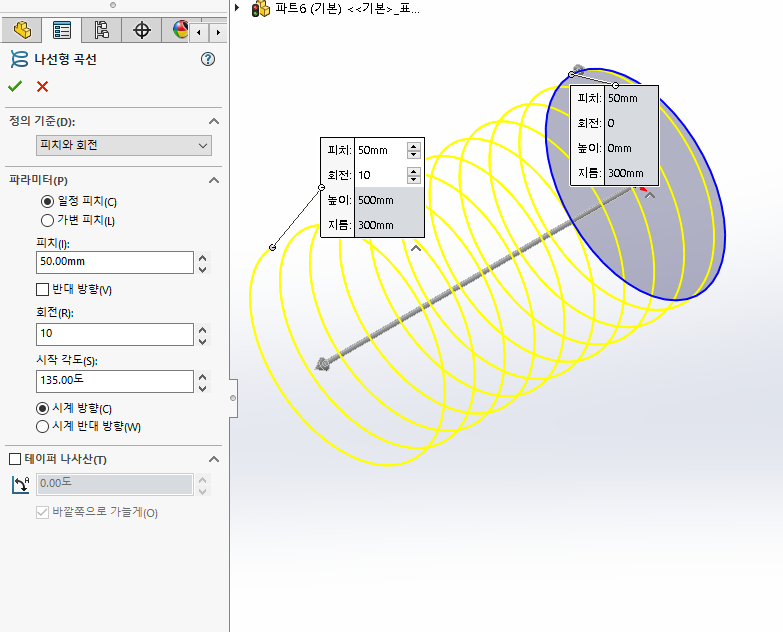

피쳐 > 곡선 도구 > 나선형곡선
피치,회전,각도등 설정후 확인

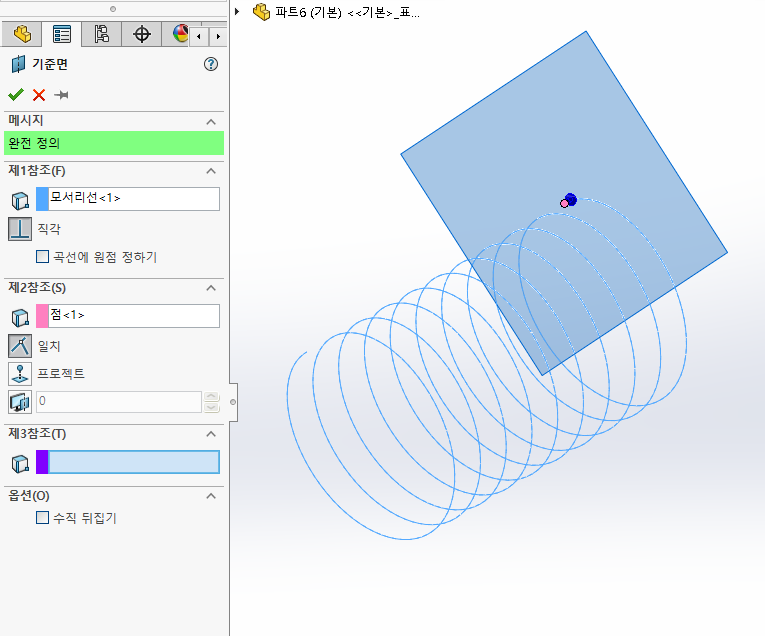

기준면 생성
곡선 선택후 곡선의 끝점 선택
원 스케치후 스케치 종료

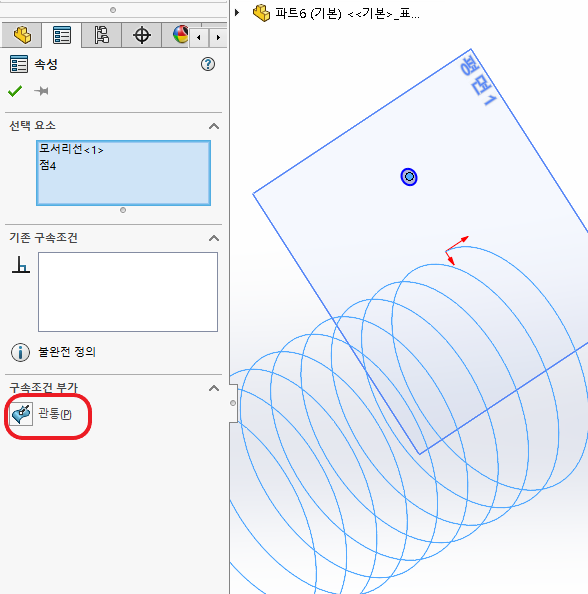

원 중심점 선택 CRTL 누르고 나선 선택 후
"관통"
나선 끝점과 원 중심점 일치

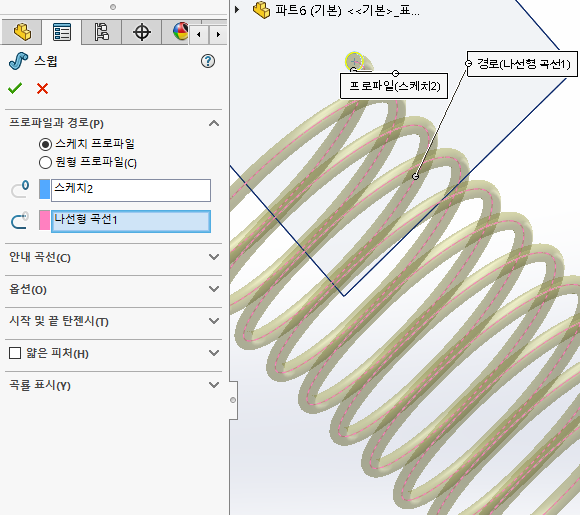

스윕 실행
