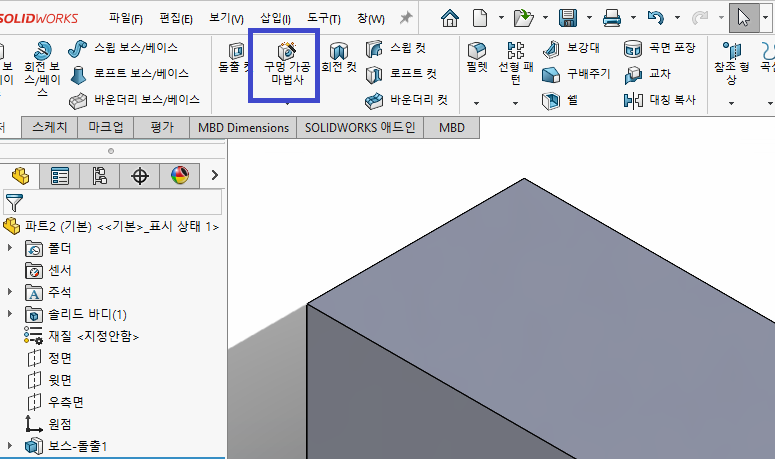

솔리드 웍스 구멍가공 마법사
구멍가공 마법사 - 유형

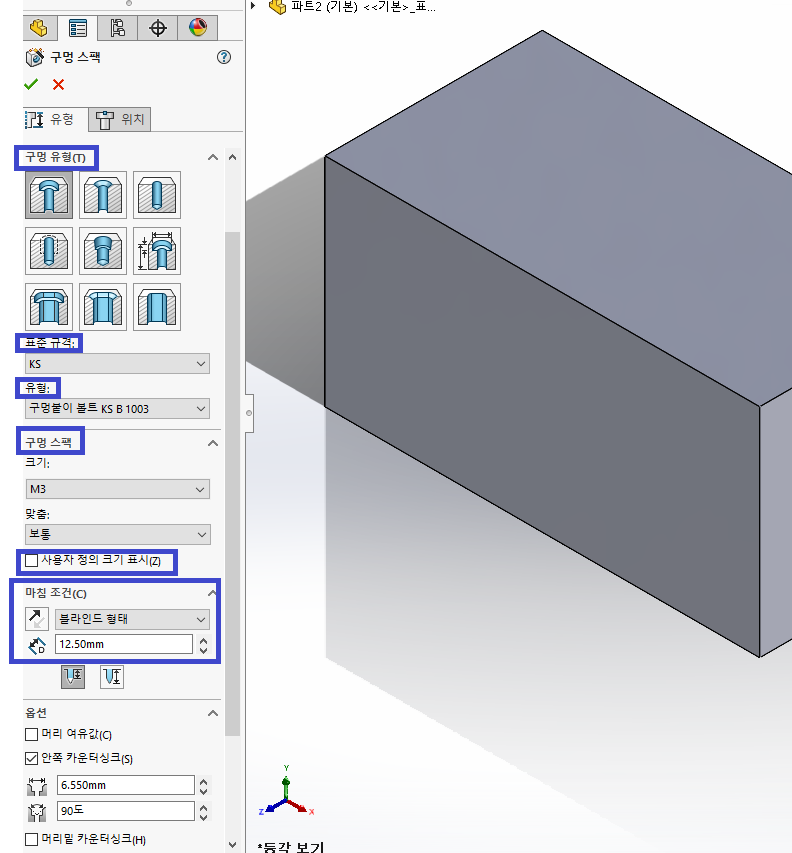

구멍 유형에서 - 카운터 보어. 탭 등 선택
표준규격 - ks / ansi /jis 등에서 선택
구멍 스팩 - 선택
사용자 정의 크기 표시 를 체크하면 홀 / 싱크 깊이 등등 따로 설정할수 있씁니다
블라인드 형태 - 깊이 지정 , 관통등 다른옵션으로 선택할수도 있습

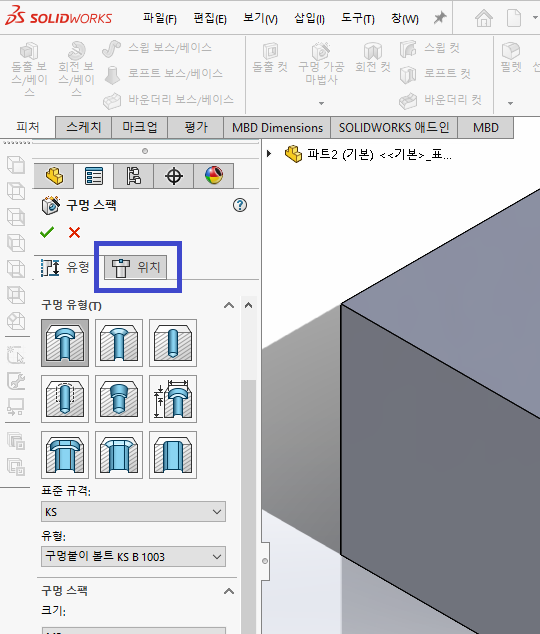

설정이 끝났으며 위치 탭을 클릭합니다.
3d 스체치는 잘 안쓰는거 같아요
구멍 작업할 면을 클릭해서 선택합니다.

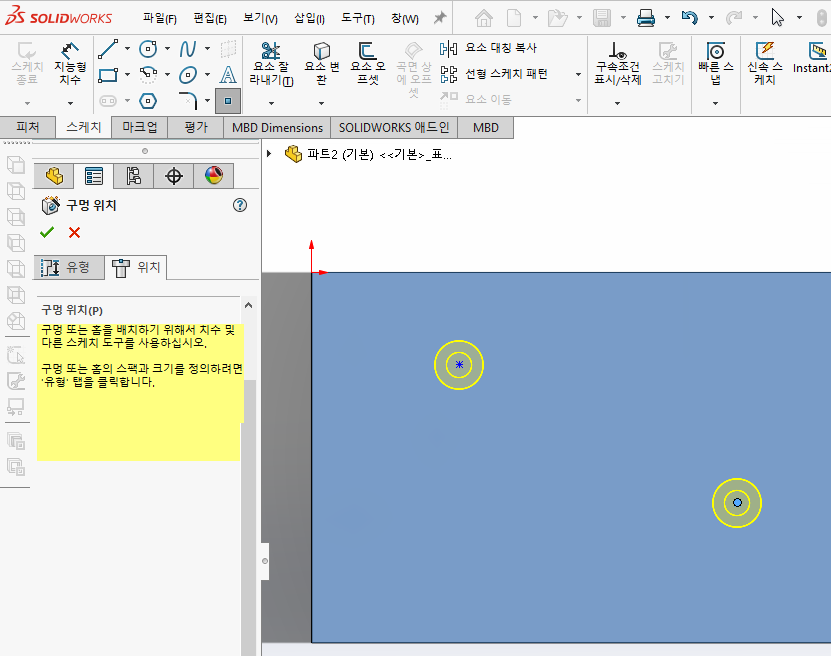

스케치면 선택하면 자동으로 "점" 이 활성화 됩니다.
홀 표시

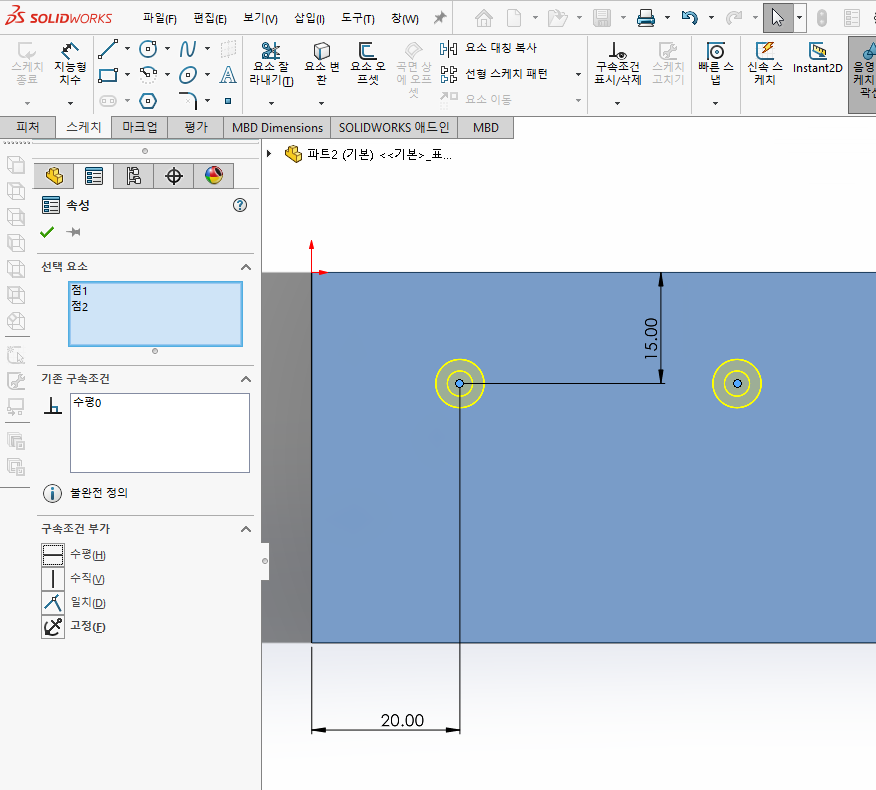

치수 기입이나 구속조건등으로 위치를 입력 하고 확인 하면 구멍 생성됩니다.
피쳐 편집으로 구멍 옵션을 변경할수 있고
스케치 편집으로 구멍 위치등을 수정할수 있습니다.
