솔리드웍스 로프트 안내곡선
페이지 정보
본문

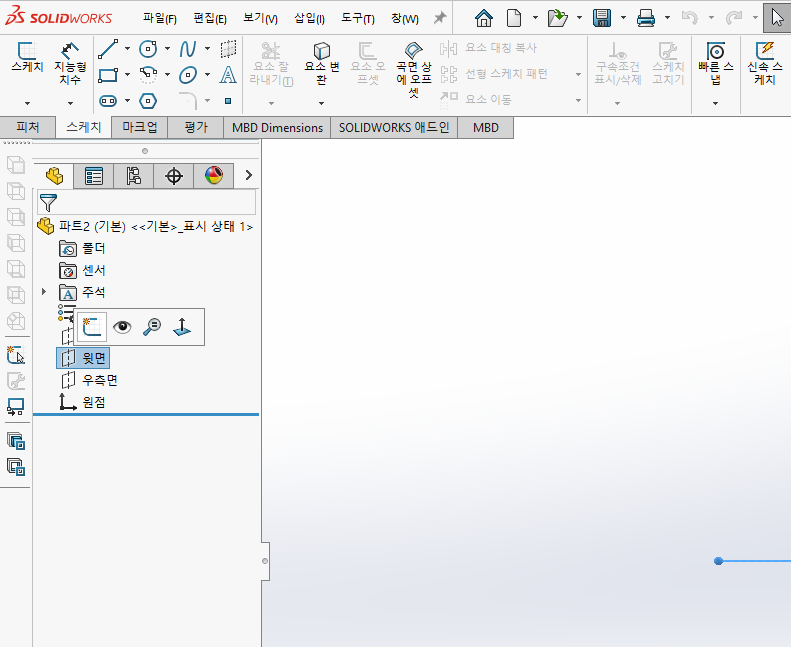

윗면 스케치

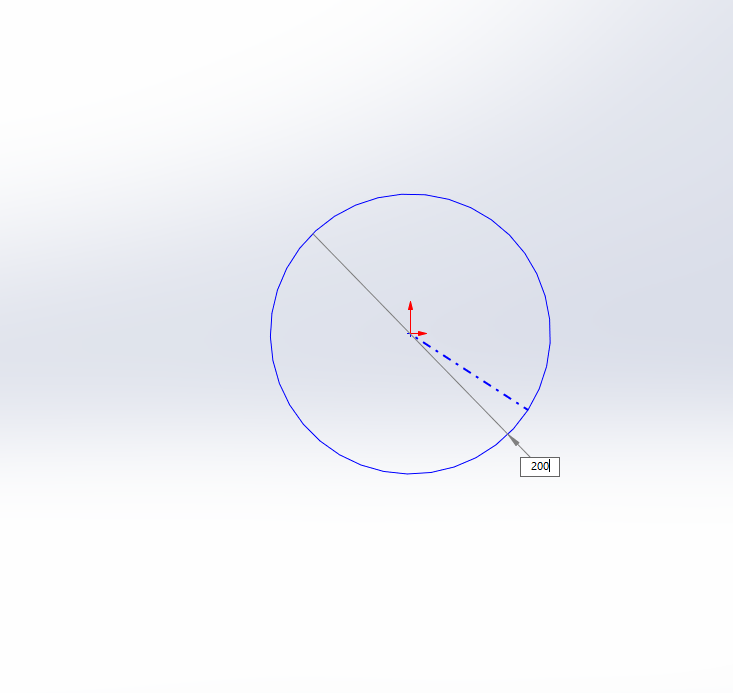

원 그리기
shift 눌러 등각보기 하기 ctrl+7
윗면 가시성 체크

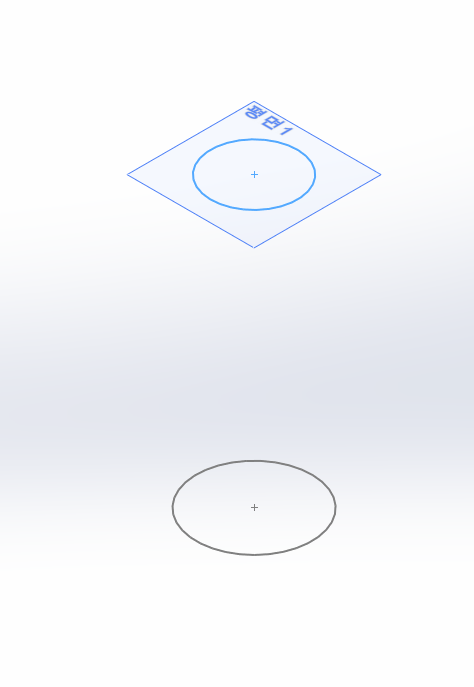

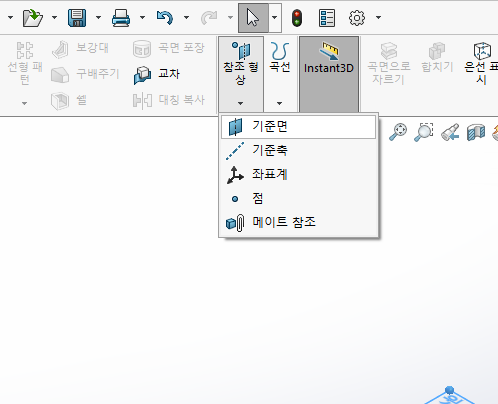

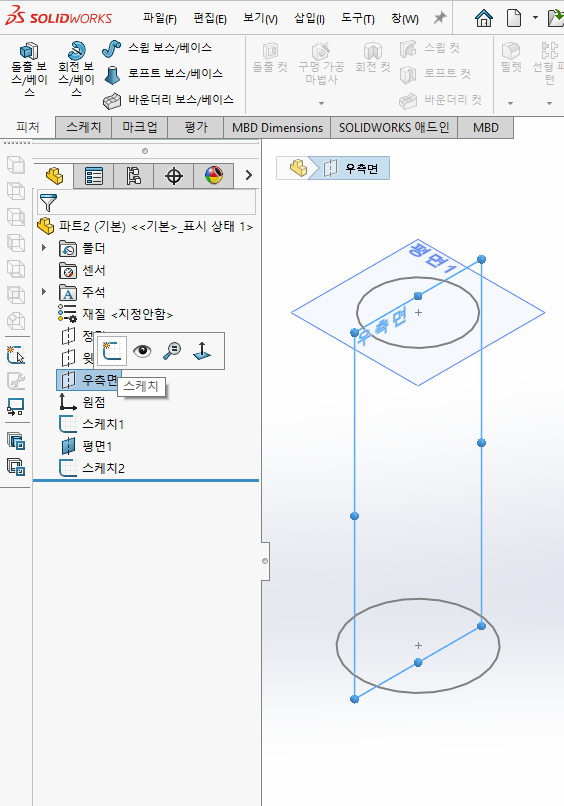

참조형상 - 기준면 으로 500 떨어진곳에 평면 형성
윗면에 원 그리기

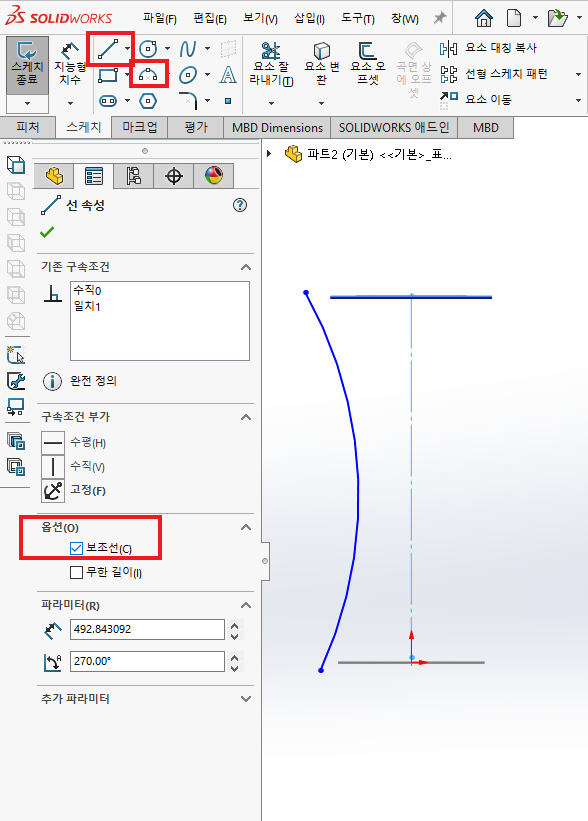

중심 라인은 보조선으로 변경

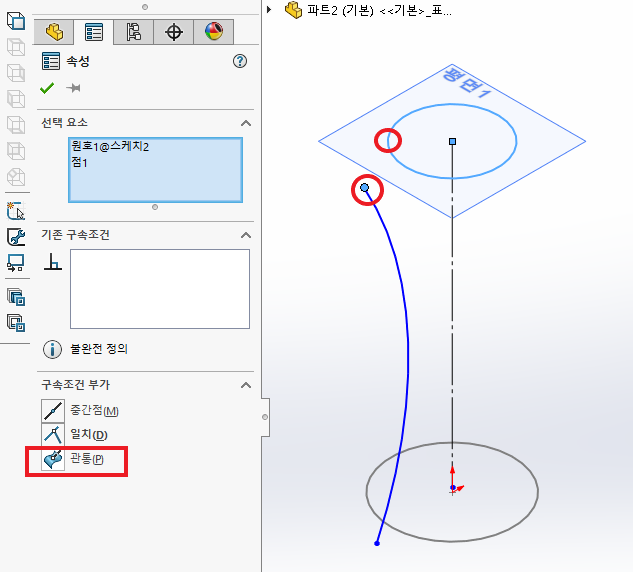

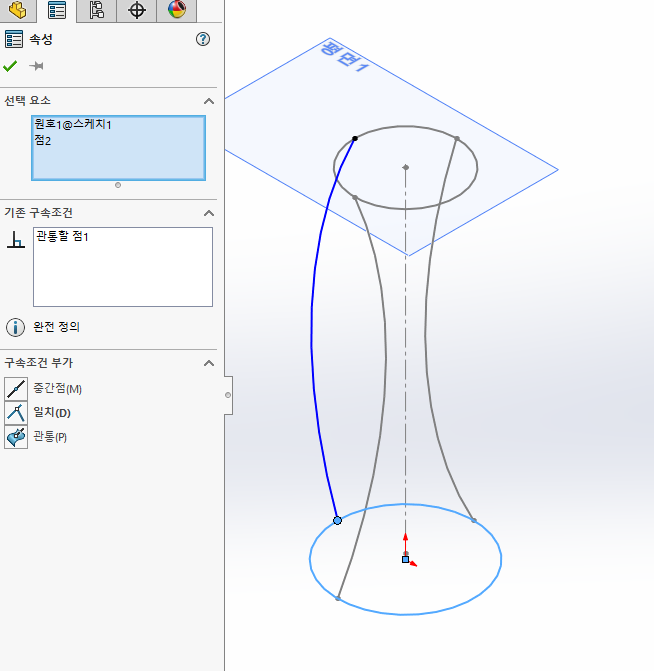

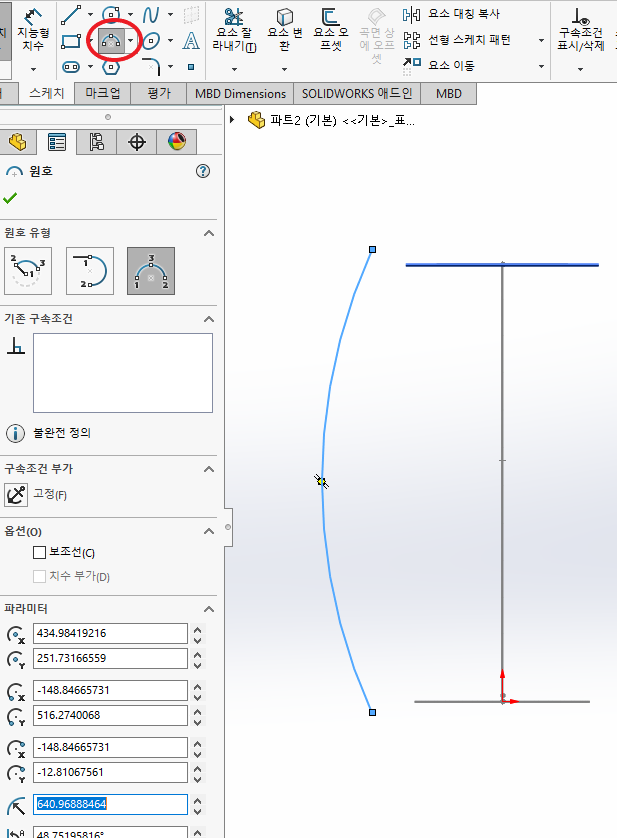

호 끝점 선택 ctrl 누르고 원 선택해서 관통 하면 호 끝이 원에 붙습니다. - 위 아래 다 작업

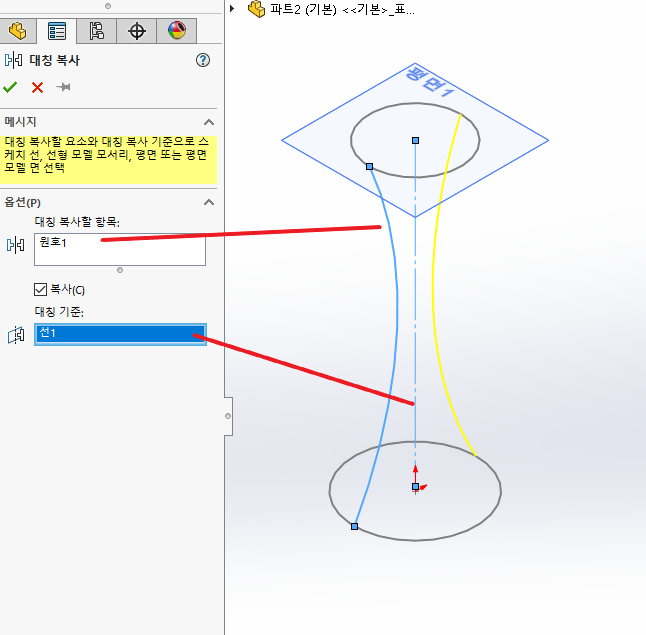

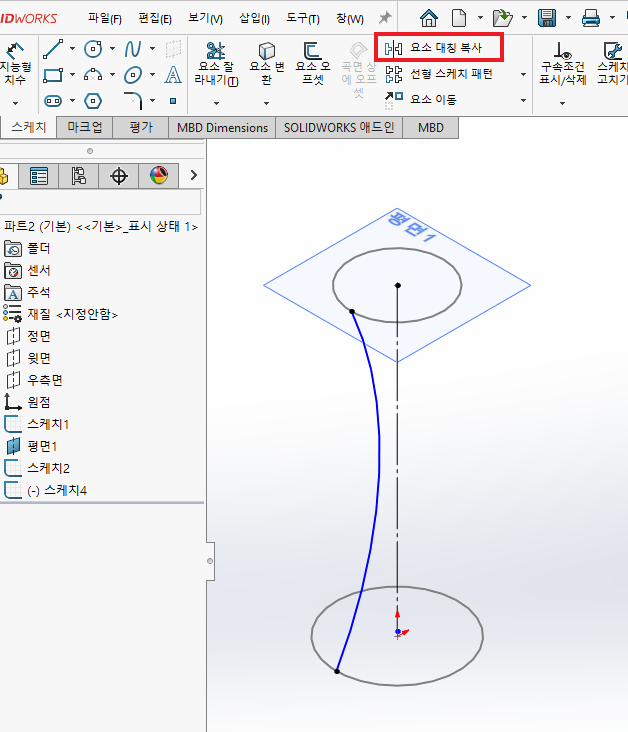

대칭

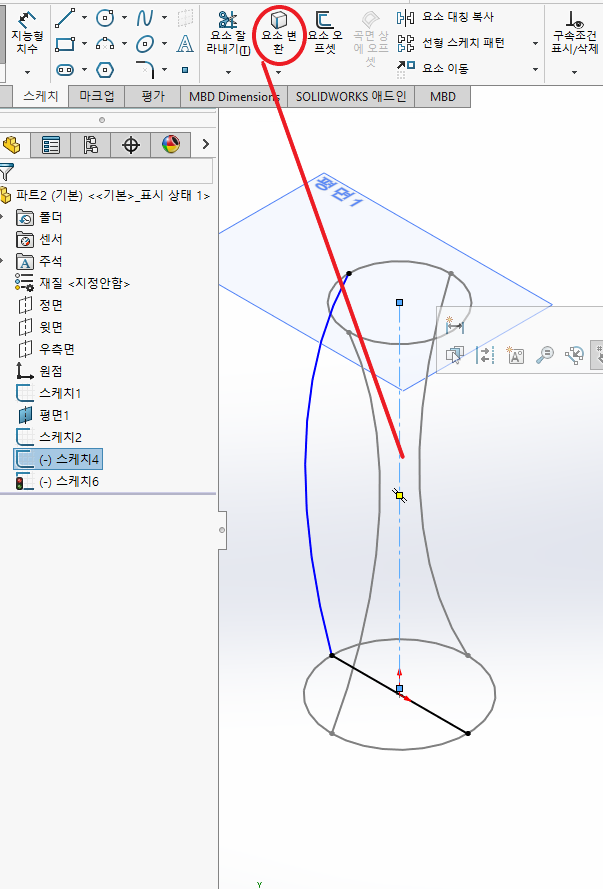

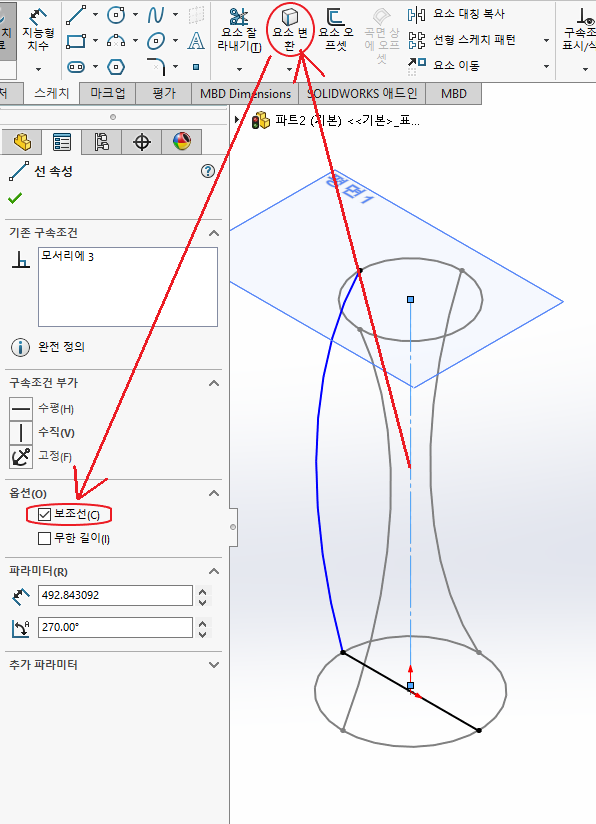

아까 그린 중심선 요소변환으로 투영하고 보조선으로 변경
아니면 그려줘도 됨

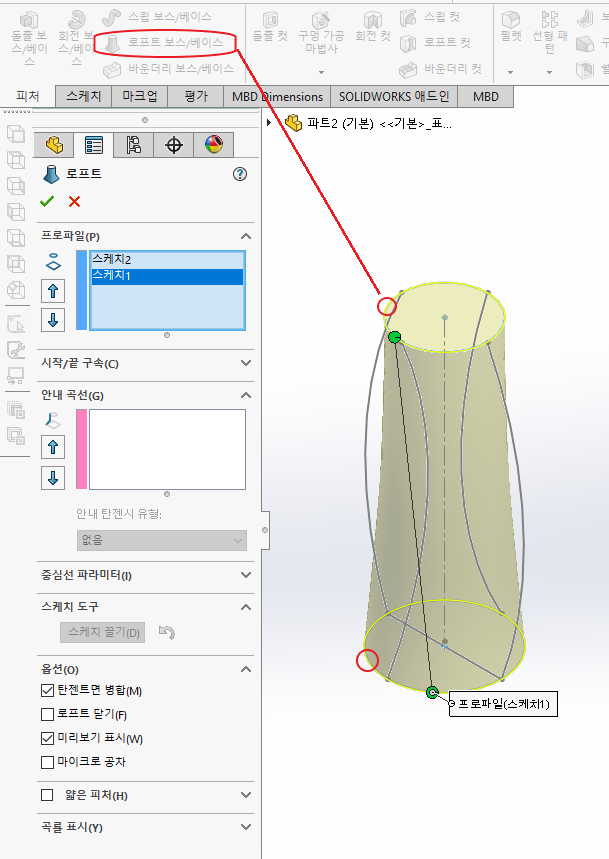

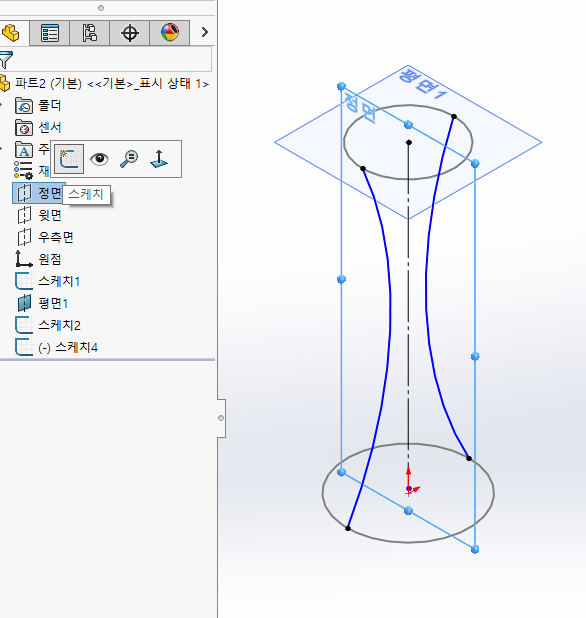

로프트 하기

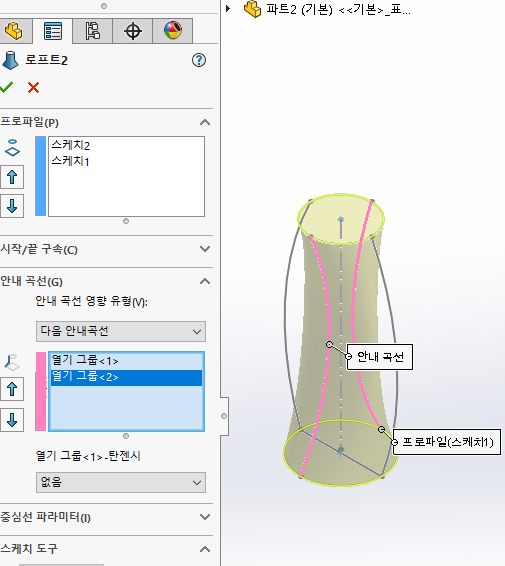

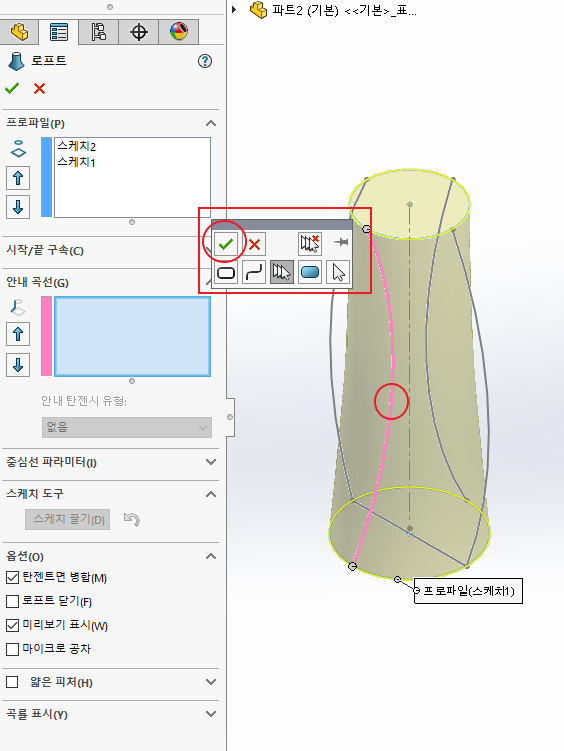

안내곡선 활성화하고 안내선 누르고 확인

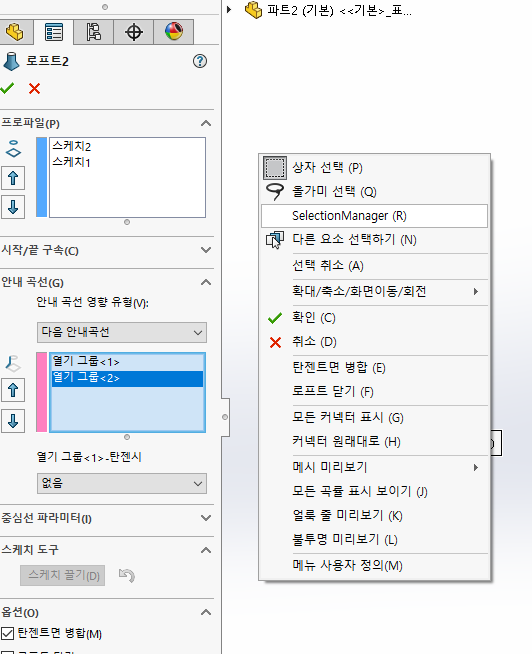

선택매니저창이 활성화 안되면
안내곡선 활성화하고 작업창 빈 공간에 오른쪽 마우스 클릭하면 매니저 창을 띄울수 있습니다.
