참조형상 - 기준면

피처 면을 기준으로  앞으로 뒤로 면을 형성합니다.

이면은 스케치  여러 작업을 할때 사용할수 있습니다.

진행방향과 반대로 할때는

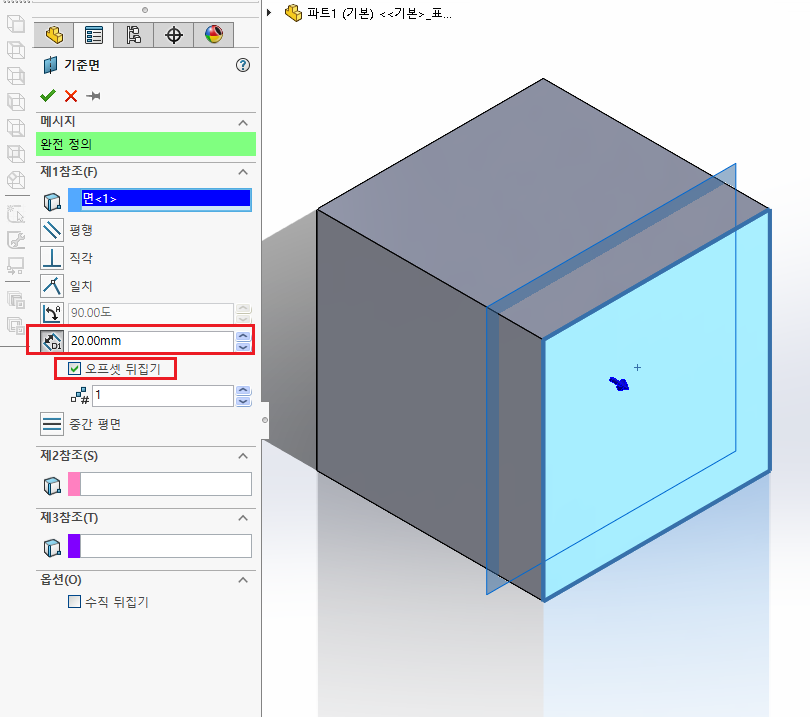

ㅁ 오프셋 뒤집기     체크 해주세요

기준면 선택하고 바로 스케치 할수 있습니다.

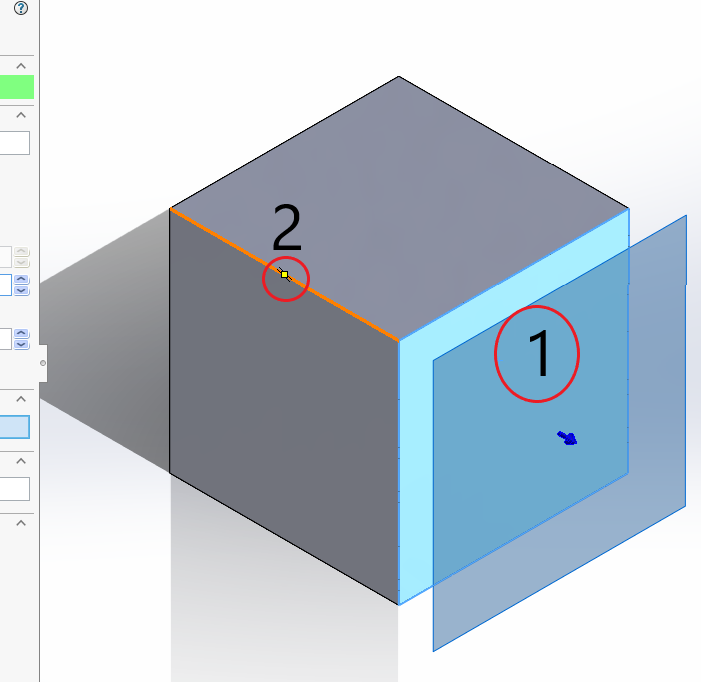

두면 사이 중간면을 기준면으로 만들때는

1. 면 클릭

2. 두면사이 연결 모서리 중간에 중간표시 나올때 클릭

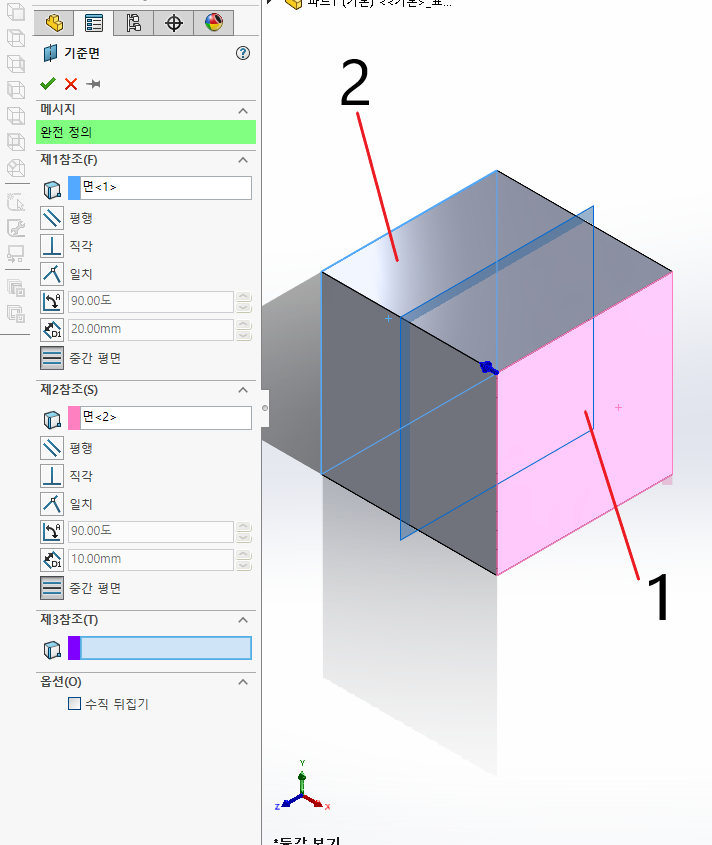

두면 사이 중간에 기준면 생성

기준면

1..선택  2..선택

하면 가운데 기준면 생성

원통면 기준면 잡기

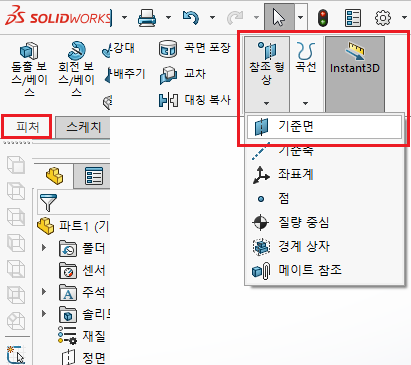

피처 - 참조형상 - 기준면

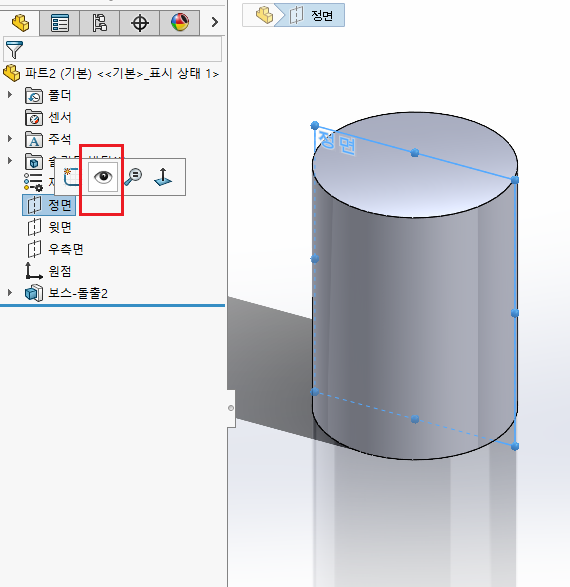

정면 / 우측면  가시성 체크후

기준면 명령 실행

원통면 클릭 - 정면 클릭   이나  정면 클릭후 원통면 클릭 해도 마찬가지입니다.

접하는 기준면이 생성되는데 위치는

각도 조정이나  평행 / 직각 / 오프셋 뒤집기  등으로

원통면에 접하는 기준면중 원하는 위치에 기준면을 생성하시면 됩니다.

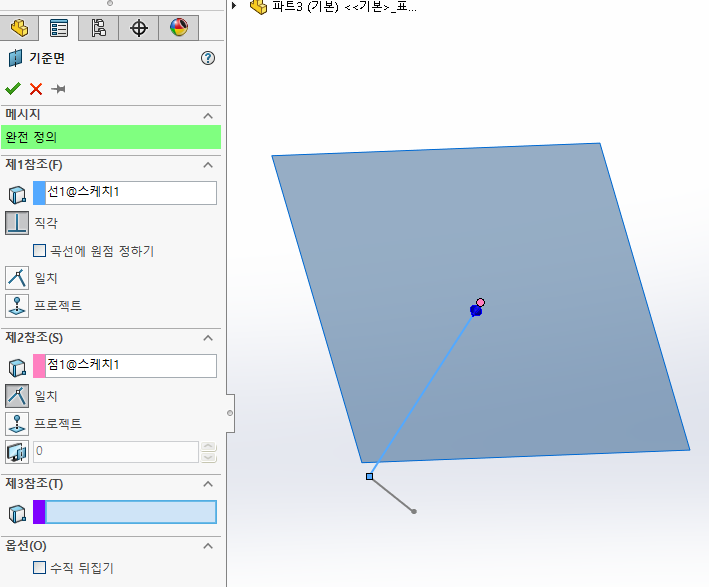

선 끝에 수직인 기준면 만들기

피처 - 참조형상 - 기준면

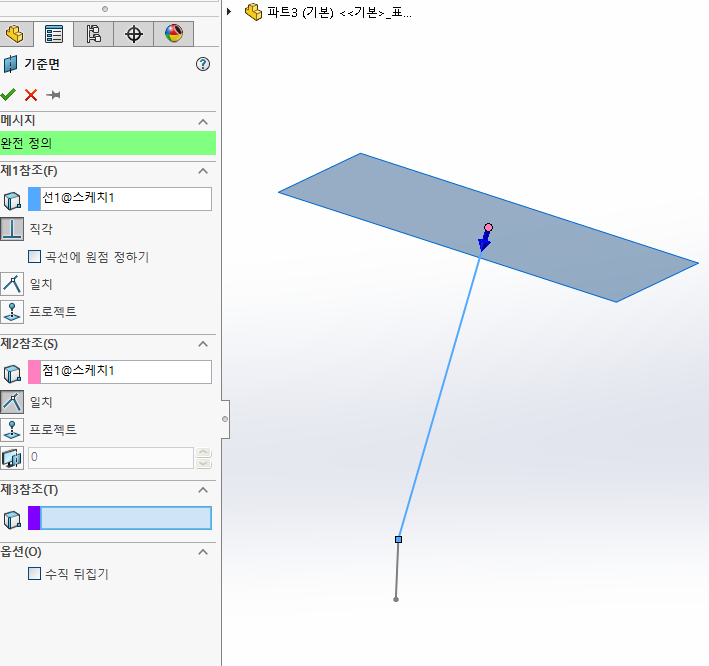

1. 선  클릭

2. 선 끝 클릭

선과 수직인 기준면 생성
